АВТОМОБИЛЬНЫЙ ТАМПОНИРУЮЩИЙ НАСОС (АТН) – агрегат, предназначенный для подготовки ствола скважины к переходу на буровой раствор или ликвидацию зон поглощений промывочной жидкости, вплоть до катастрофических при бурении скважин на нефть и газ. Способен закачивать высоковязкие композиции с разнофракционными наполнителями размерами частиц 40*40 мм.
Является альтернативой ОЛКС (профильному перекрывателю).

Принцип работы:

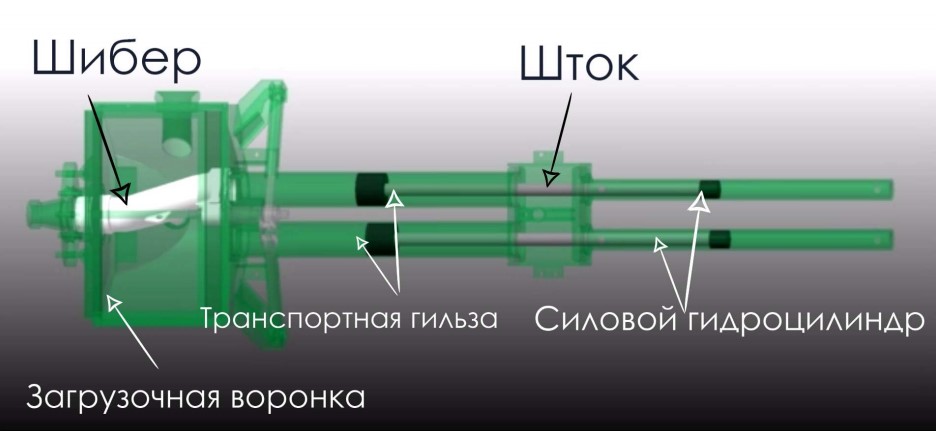

atn 2

Высоковязкая композиция из специализированного бетонотранспортного средства (автобетоносмесителя) подается в приемную воронку автотампононасоса и направляется к двум транспортным цилиндрам.

При соответствующем крайнем положении распределительного устройства правый транспортный цилиндр сообщается с воронкой, и высоковязкая композиция засасывается в транспортный цилиндр. А левый цилиндр одновременно сообщается через распределительное устройство с нагнетательной линией, и композиция, находящаяся в транспортном цилиндре, нагнетается поршнем в нагнетательную линию.

В ходе нагнетания распределительное устройство изменяет свое положение, и цикл повторяется.

Параметры

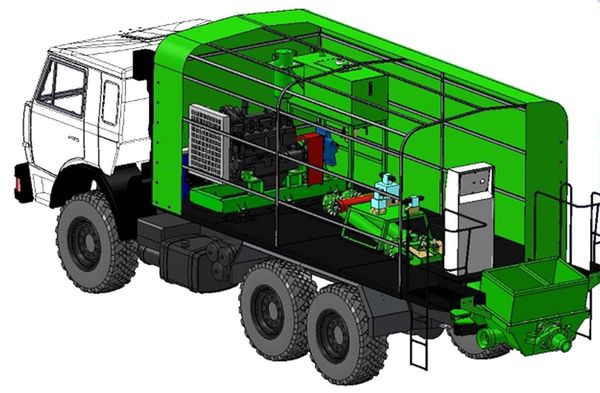

atn 3
Параметры Значение
Предельное давление нагнетания, атм 120
Производительность максимальная, м3/час (л/сек) 70 (19,44)
Диаметр транспортного поршня, мм 180
Объем приемного бункера, м3 не менее 0,9
Вид перекачиваемой жидкости Глинистый, полимерный или цементный раствор с крупнофракционными наполнителями размерами до 40*40 мм
Тип привода Гидравлический
Шасси КАМАЗ 43118
Габариты 9650*2500*3550



Применение автомобильного тампонирующего насоса АТН 70/12 позволяет получить следующие конкурентные преимущества:

  • Значительное сокращение времени производства работ на подготовку ствола скважины к переходу на буровой раствор или на ликвидацию зон поглощения промывочной жидкости
  • Возможность закачки высоковязкой композиции на глинистом (полимерном, цементном) растворе с содержанием крупнофракционных наполнителей размерами частиц 40*40 мм в концентрации до 50% от объема раствора
  • Простота и надежность в эксплуатации, возможность работы в любых климатических условиях
  • Реверсивное исполнение насоса (возможность при необходимости производить откачку)
