В процессе бурения скважин происходит накопление коллоидной твердой фазы в растворе. Существующие методы очистки бурового раствора от выбуренной породы не позволяют отделить все коллоидные твердые частицы, образовавшиеся за счет дисперсии глин. Для уменьшения плотности бурового раствора в него обычно добавляют воду, что увеличивает его объем. Блок коагуляции и флокуляции (БКФ) позволяет связать коллоидные частицы глины между собой в более крупные и отделить их на центрифуге, получив практически чистую воду, которую можно вновь направить в систему бурового раствора для его разбавления или направить ее на хранение в резервную емкость, оставляя объем бурового раствора неизменным.

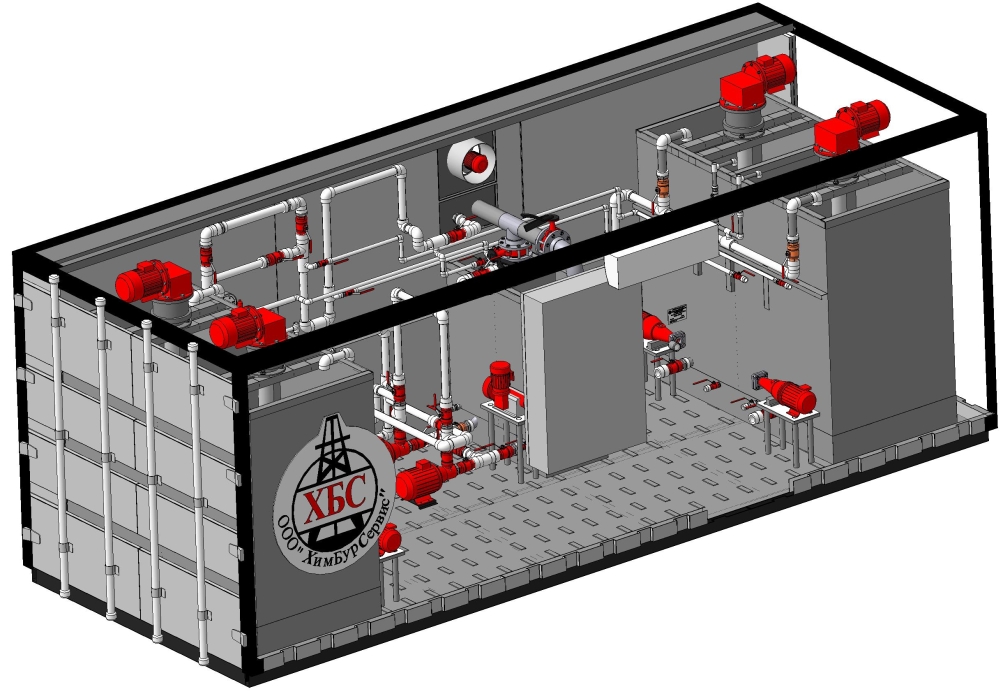

Блок коагуляции и флокуляции 3D модель

Блок коагуляции и флокуляции (БКФ)



Назначение и область применения

Блок коагуляции и флокуляции предназначен для получения чистой (прозрачной) воды и устанавливается в комплексе средств очистки бурового раствора от выбуренной породы перед блоком регулирования твердой фазы (центрифугами), по проекту на строительство скважины.



Блок коагуляции и флокуляции включают в работу по очистке бурового раствора по мере необходимости, периодически.

Порядок необходимой химической обработки бурового раствора перед подачей его на центрифугу:

  • Разбавление бурового раствора водой необходимо для его дестабилизации. Как    правило на одну центрифугу подается 110...150 л/мин. бурового раствора, для разбавления этого количества необходимо 20...40 л/мин. воды.
  • Выравнивание водородного показателя бурового раствора до значений 6,5-7,5 необходимо для улучшения процесса флокуляции. Это делается с помощью кислот таких как соляная, серная, уксусная. Снижение РН может быть достигнуто и с помощью иных веществ, таких как хлористое железо, сернокислое железо или сернокислый алюминий.
  • Добавление коагулянтов необходимо для понижения заряда частиц твердой фазы, чтобы они могли флокулировать под действием высокомолекулярных полимеров. В качестве коагулянтов используется как правило одно из следующих веществ: хлористое железо, сернокислое железо, сернокислый алюминий, хлористый кальций или хлористый натрий. Коагулянты добавляются в количестве 0,3...4,6 л/мин на данное количество раствора.
  • Добавление флокулянтов (высокомолекулярных полимеров).
  • Для эффективного действия полимеров необходимо хорошее растворение и тщательное перемешивание. Массовая концентрация раствора 0,5-0,1%. Флокулянты добавляются в количестве 0,3...8,4 л/мин на данное количество раствора. В качестве флокулянтов используются анионные акриламиды типа Praestol, но иногда применяются также не ионные и катионные соединения.

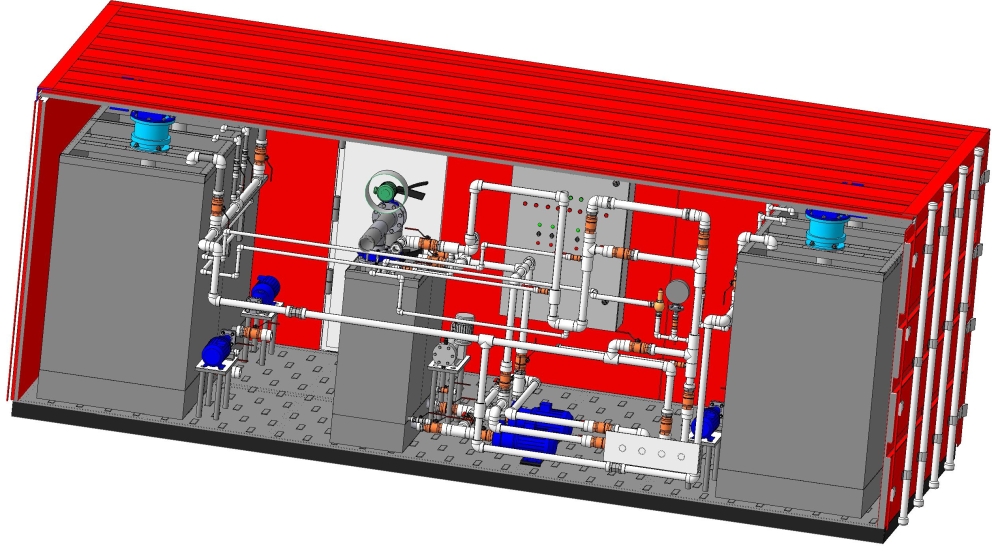

Блок коагуляции и флокуляции (БКФ)

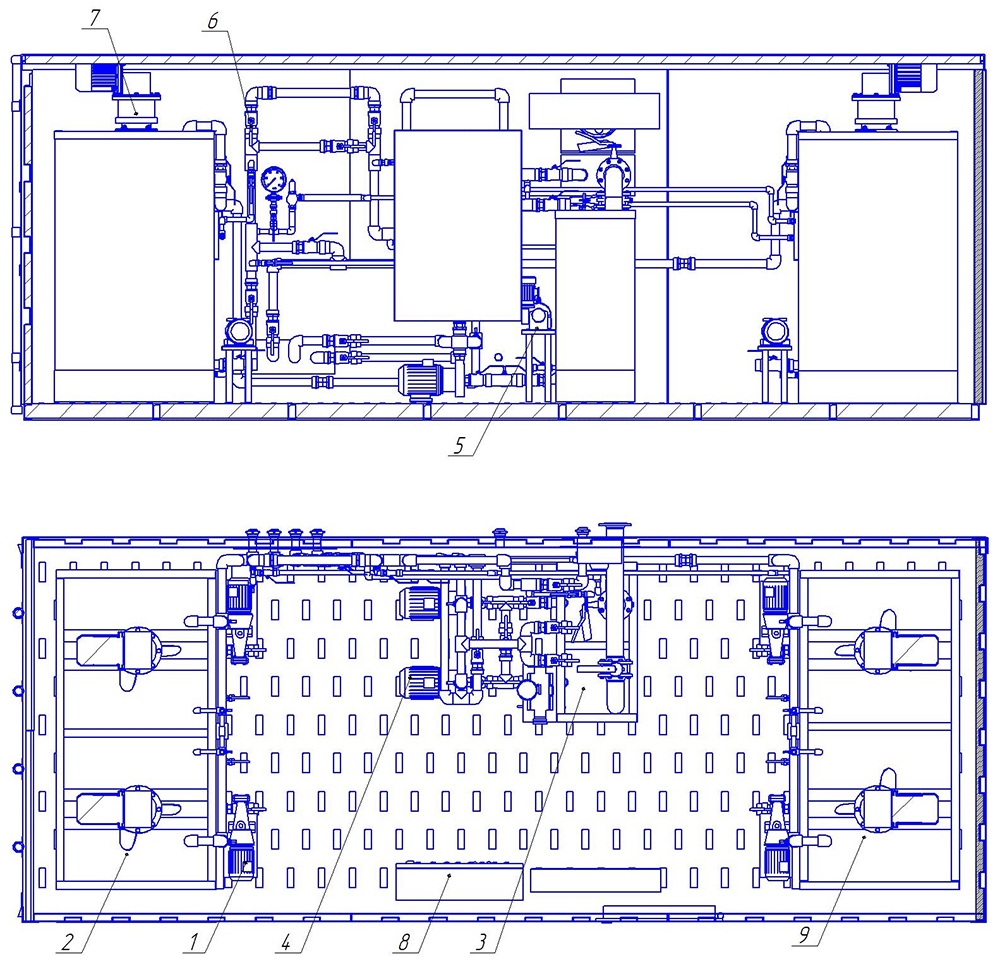

 Расположение основных элементов блока коагуляции и флокуляции (БКФ)



Блок коагуляции и флокуляции (БКФ) схема



Поз. Наименование Кол-во, шт.
1 Дозировочный насос коагулянта и флокулянта 4
2 Емкость коагулянта 2
3 Ловушечная емкость чистой и грязной воды 2
4 Центробежный насос 2
5 Кислотный насос 1
6 Трубная обвязка
7 Перемешивающее устройство коагулянта и флокулянта 4
8 Шкаф управления 1
9 Емкость флокулянта 2
