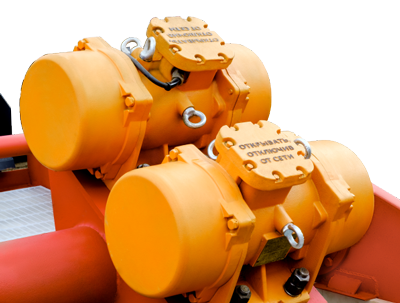

Вибраторы:
Красный маяк (Россия),
OLI RUSSIA (Италия)

В соответствии с требованиями API

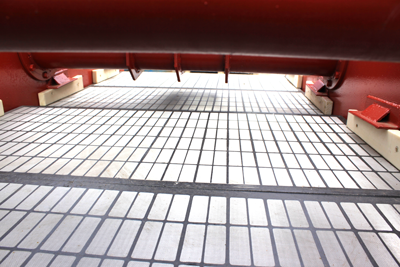

размер ячеек от API 20 до API 325.

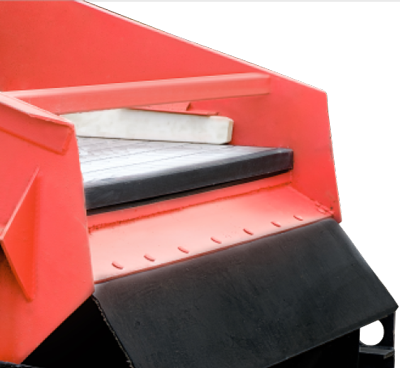

Клинья собственного производства, 400x54x75x27

Пружина сжатия, сталь 60С2А 250x148x28x16

Илоотделитель ИГ-45М

Пескоотделитель ГЦК-360



Ситогидроциклонные установки торговой марки «HBS» типа WSGO на базе вибросита типа WSL, производства ООО «ХимБурСервис» предназначены для удаления мелких частиц выбуренной породы при бурении нефтяных и газовых скважин, получения шлама пониженной влажности, применяются в составе циркуляционных систем буровых установок при безамбарном и малоотходном бурении.

Ситогидроциклонные установки типа WSGO представляют собой 3-х ступенчатую систему очистки, рассчитанную на обработку как утяжеленных, так и не утяжеленных буровых растворов. Это устройства, в которых скомбинированы гидроциклонная группа и осушающее вибросито типа WSL.  Гидроциклоны осуществляют первичную сепарацию твердой фазы за счет использования центробежной силы, которая затем направляется на сетку вибросита, удерживая при этом дорогостоящие жидкости.

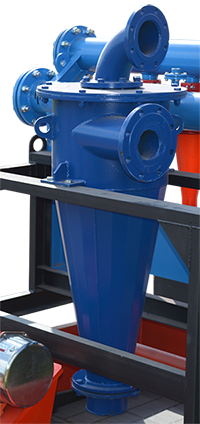

Пескоотделитель ГЦК-360 комплектуется одним гидроциклоном диаметром 360 мм

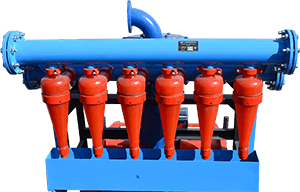

Илоотделитель ИГ-45 комплектуются гидроциклонами диаметром 150 мм в количестве 6 штук.

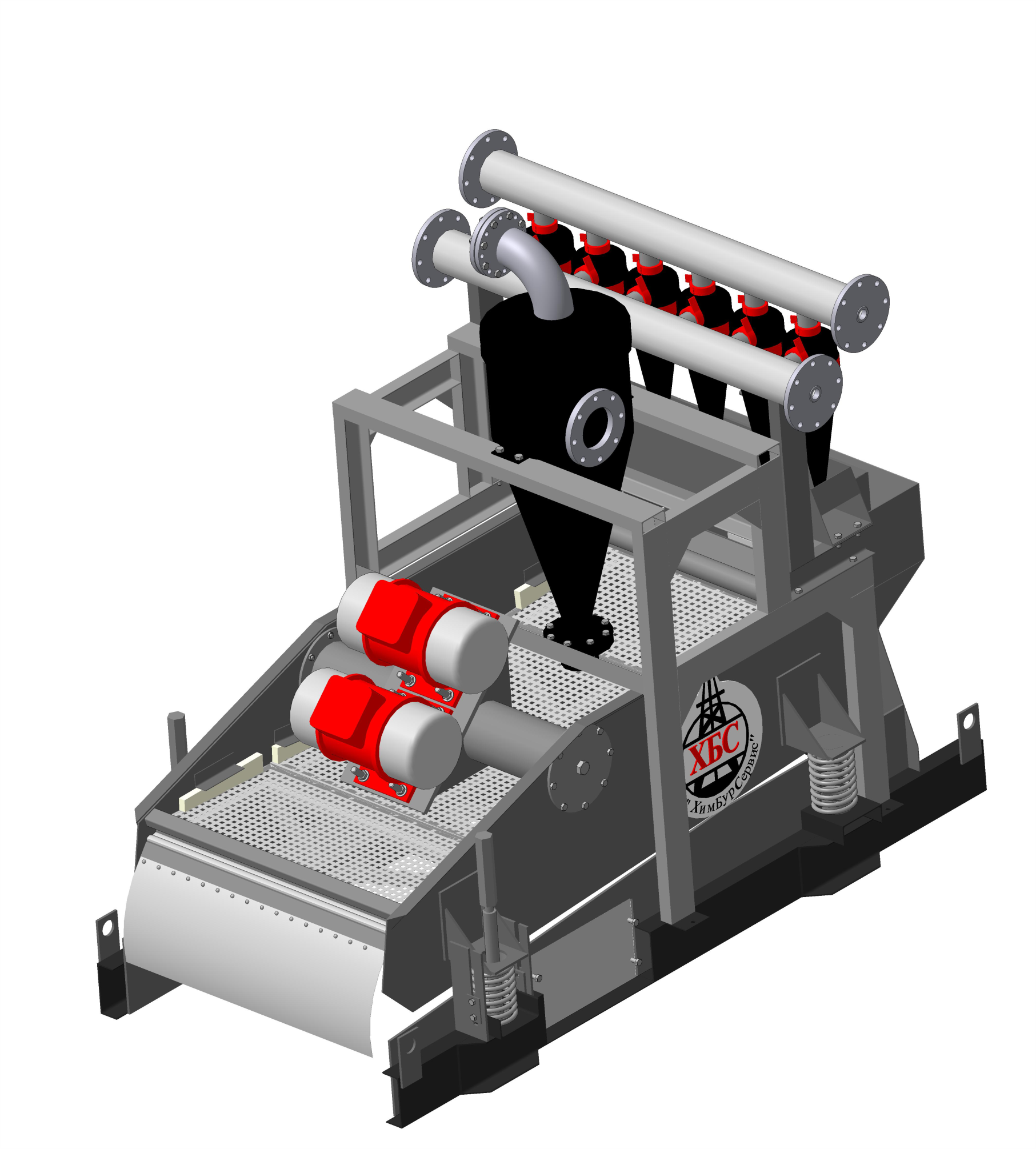

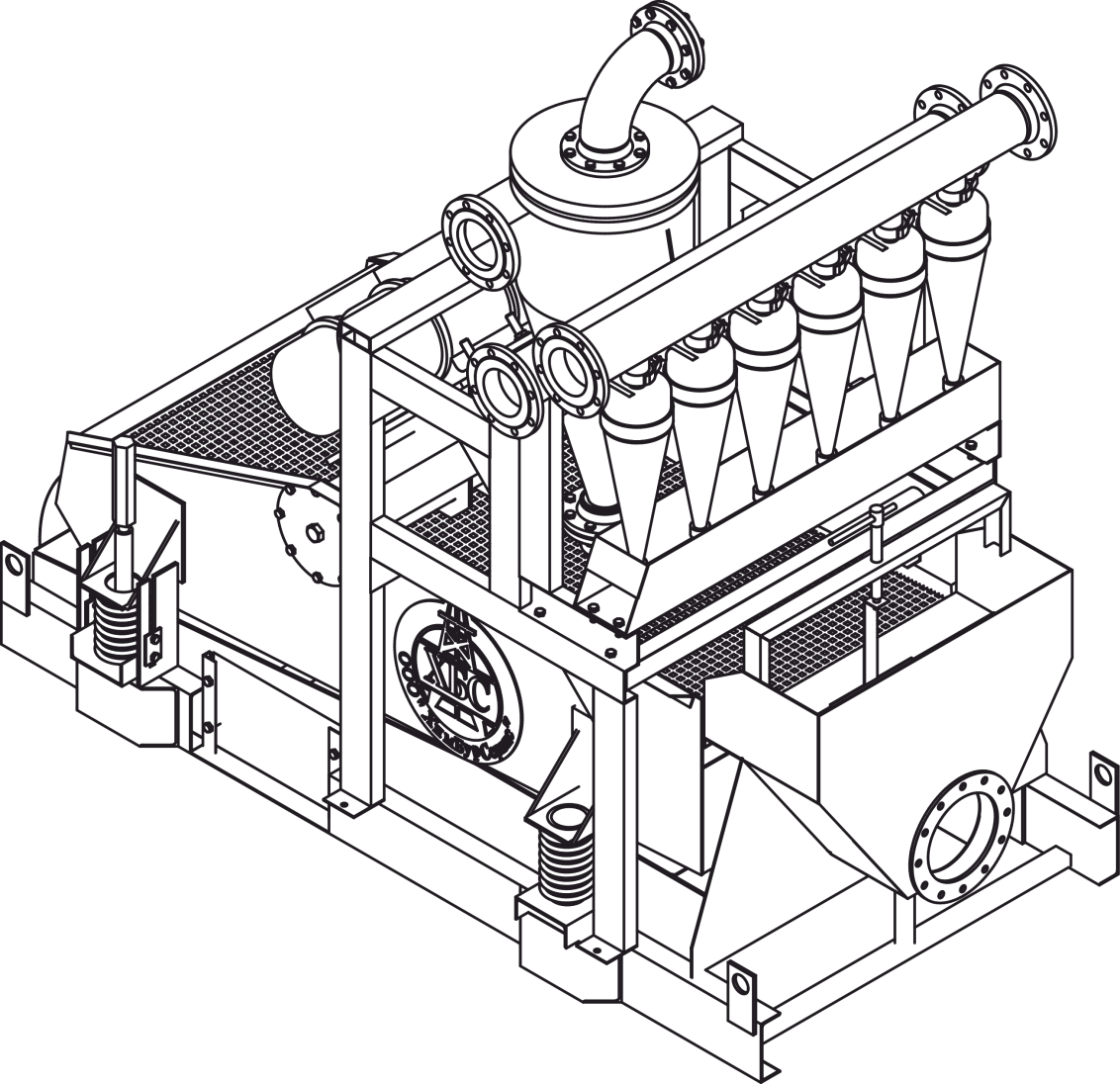

ситогидроциклонная установка 3Д модель

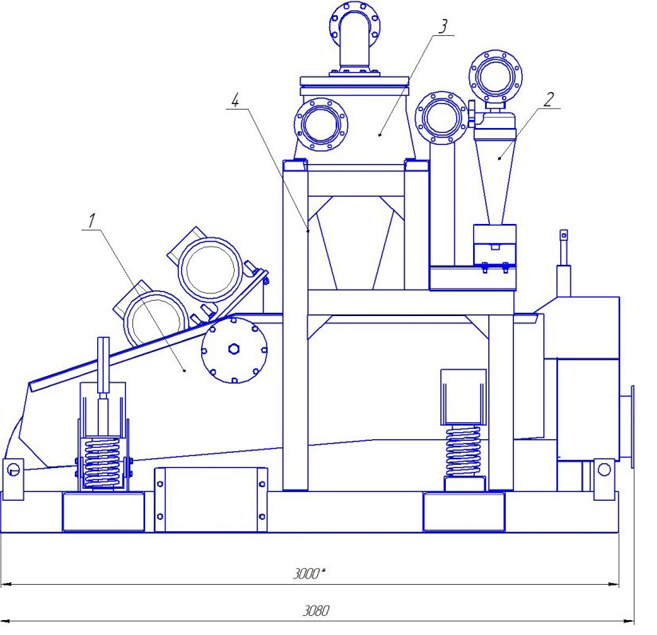

ситогидроциклонная установка схема

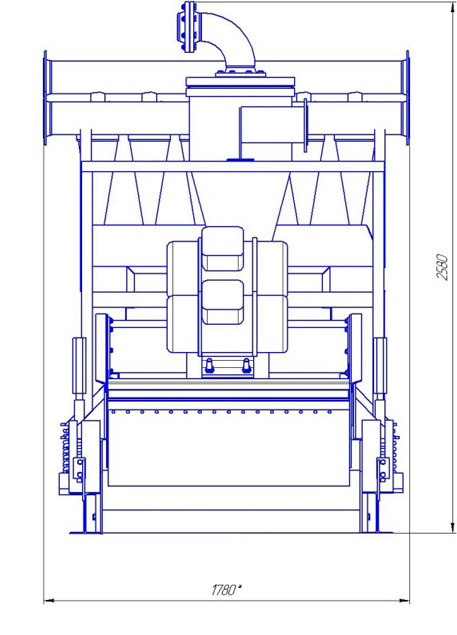

ситогидроциклонная установка схема



ситогидроциклонная установка схема



Поз. Наименование
1 Вибросито WSL-585К
2 Илоотделитель ИГ-45М
3 Пескоотделитель ГЦК-360
4 Стойка для крепления гидроциклонов

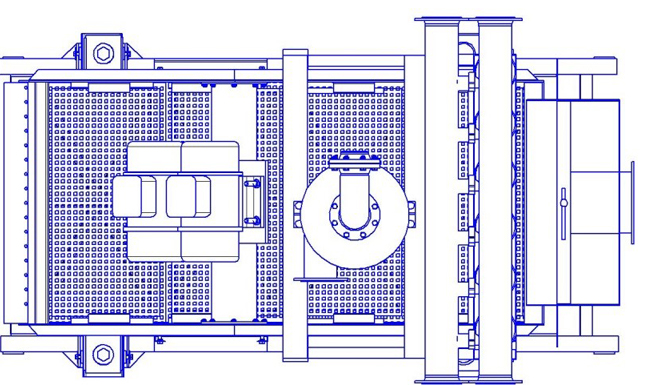

ситогидроциклонная установка схема



Технические характеристики
Ситогидроциклонной установки

Максимальная пропускная способность, м3 180
Тип вибросита WSL
Модель вибросита WSL-585K
Тип вибрации Линейное
Мощность вибромотора, кВт 2х1,8
Рабочая площадь сеток, м2 2,72
Размер сеток, мм 4х1165х584
Применяемые размер ячеек, меш 40-325
Угол наклона поверхности 1°- +5°
Число циклонов илоотделителя 6
Диаметр гидроциклона илоотделителя, мм 150
Пропускная способность илооотделителя, м3 0,045±0,003
Наименьший размер удаляемых частиц, мм 0,05
Число циклонов пескоотделителя* 1
Внутренний диаметр пескоотделителя, мм 360
Пропускная способность пескоотделителя, м3 0,045
Наименьший размер удаляемых частиц, мм 0,05
Габаритные размеры, м не более:
 - длина 3100
- ширина 1780
- высота 2850
Масса, кг 3000



* В состав пескоотделителя входит комплект насадок.

Гидроциклоны илоотделителя изготовлены из высококачественного полиуретана,
что обеспечивает долгий срок эксплуатации.
