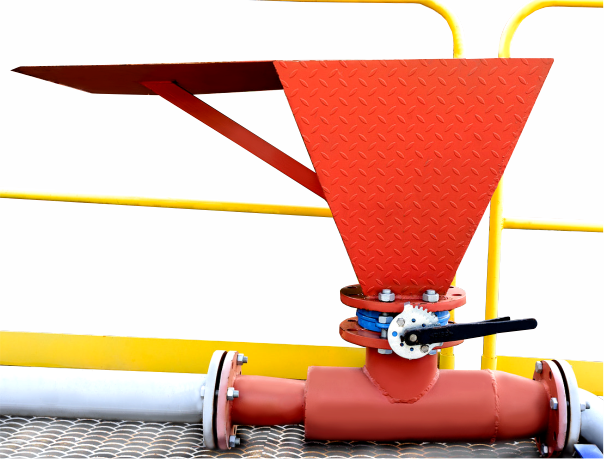

Гидросмесительная воронка ГСВ-01
Габаритные размеры
1290х680х1010 мм
Объем воронки 45 л

Агрегат насосный шламовый
30 кВТ / 1500 об/мин / 150 м3/ч
55 кВТ / 1500 об/мин / 250 м3/ч

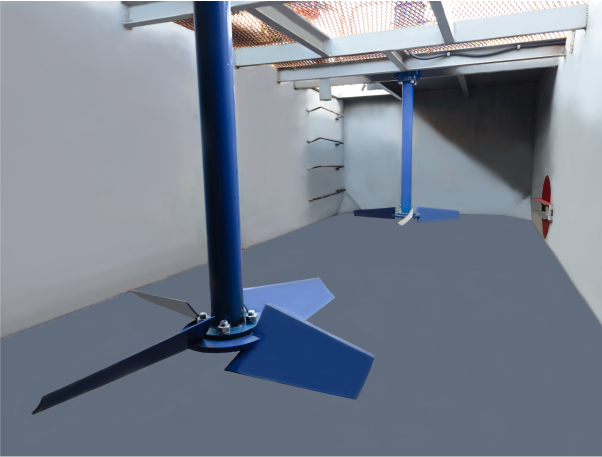

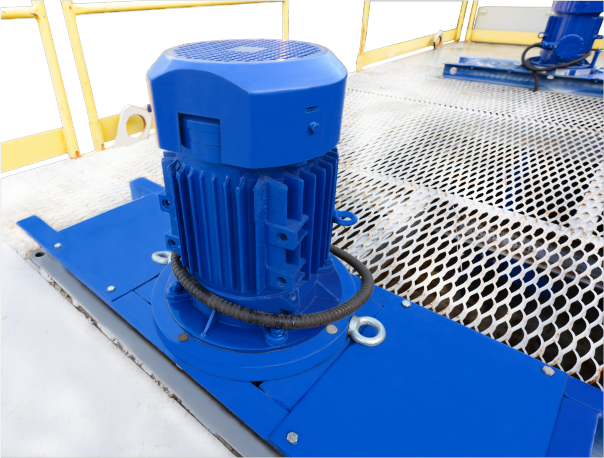

Перемешиватели
ПБРТ-55-ГК-1500-22-900-turbo У2
Мощность двигателя – 5,5 кВТ
Частота вращения
ротора двигателя - 1500 об/мин

Конструкция лопастей мешалки типа "ТУРБИНОЕ КРЫЛО"
Диаметр мешалки (Dм)- 900 мм;
Глубина погружения мешалки
в емкость – 1600 мм

shema



Блок приготовления бурового раствора типа БПР, производства ООО «ХимБурСервис» предназначен для приготовления и хранения бурового раствора при бурении нефтяных и газовых скважин, применяется в составе циркуляционных систем буровых установок при безамбарном и малоотходном бурении.

Блок приготовления бурового раствора БПР спроектирован на основе принципа постоянной циркуляции жидкости через гидроворонку (эжектор) и емкостной блок. В ёмкости установлены механические лопастные перемешиватели, которые в определенном направлении сообщают жидкости постоянную подвижность. Жидкость из ёмкости поступает в циркуляционный насос и далее, через запорную арматуру в гидросмесительную воронку. Блок дополнительно укомплектован диспергатором (по требованию заказчика) для качественного приготовления раствора.

Для циркуляции установлен горизонтальный шламовый насос 6Ш8-2 (марка насоса может быть изменена).
Приготовление бурового раствора осуществляется путем обработки воды химическими реагентами. Компоненты бурового раствора порционно загружаются в воронку, откуда подаются в гидросмеситель, где осуществляется перемешивание с водой. Круговая циркуляция обеспечивается с помощью насоса по замкнутому циклу. Готовый буровой раствор из емкости для приготовления может сразу подаваться к установке ГНБ либо через промежуточную емкость для хранения готового бурового раствора.

Блоки приготовления бурового раствора изготавливаются производителем в нескольких вариантах:

  • В зависимости от исполнения основания: на раме, на санях, на шасси;
  • В зависимости от объема емкости: 20м3, 25м3, 30м3, 40м3;
  • В зависимости от исполнения емкости: без обогрева, с электрообогревом, с паропроводом.

 ​​

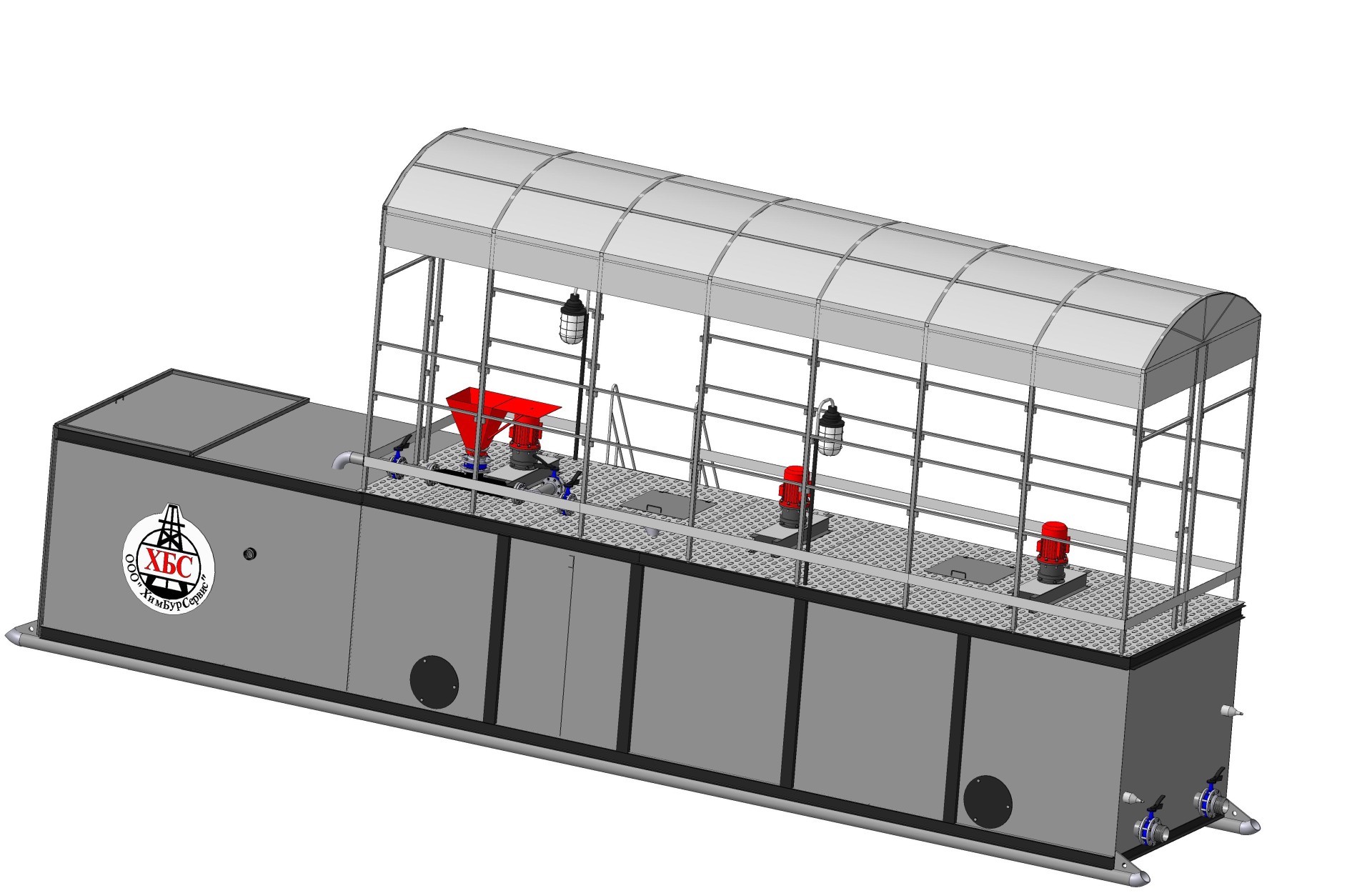

3D BPR

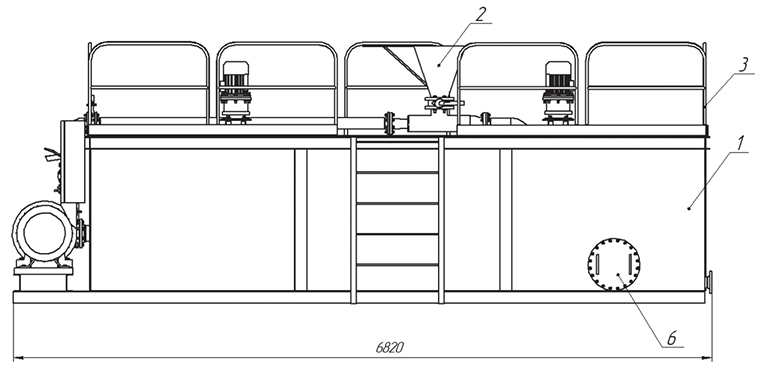

shema BPR 1 shema BPR 2

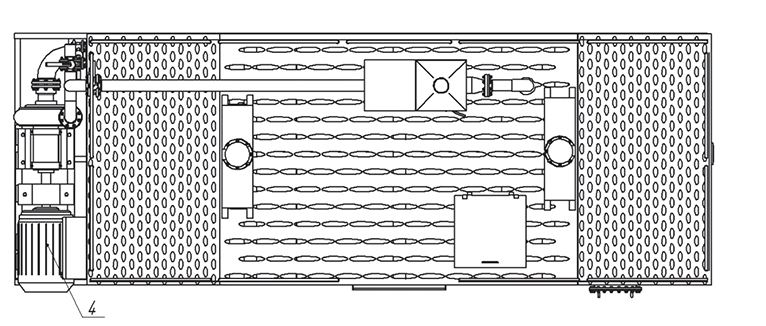

shema BPR 3



Поз. Наименование Кол-во Прим.
1 Емкость 1
2 Гидросмесительная воронка 1
3 Ограждение 1 комп.
4 Насос 6Ш8-2 2004 1
5 Перемешиватель ПБРТ 55 2
6 Люк 1
7 Пульт управления 1

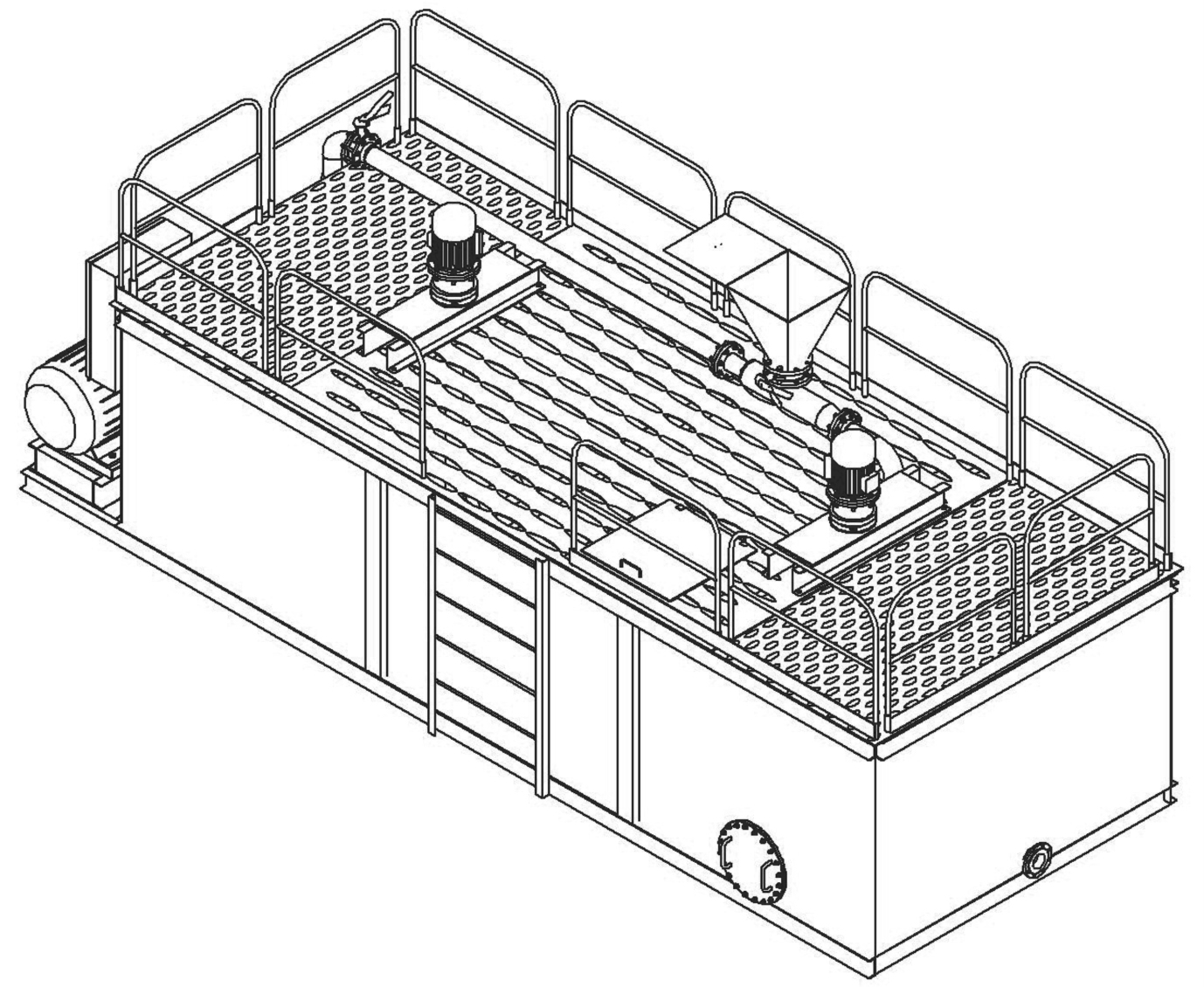

shema 3D BPR

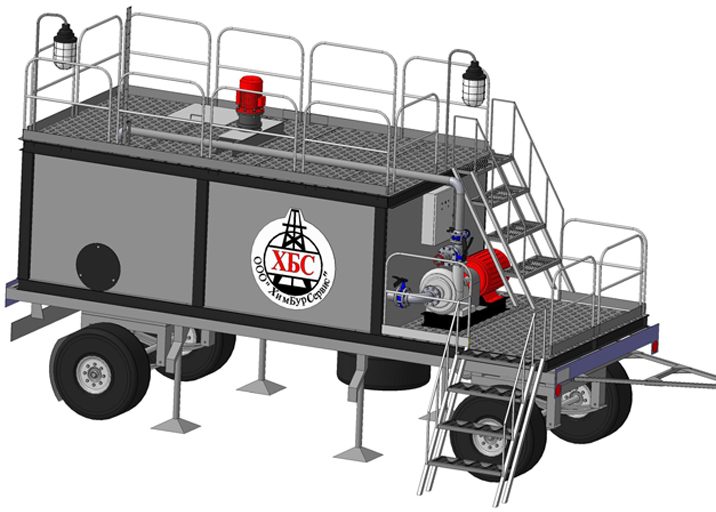

БЛОК ПРИГОТОВЛЕНИЯ РАСТВОРА​ НА ШАССИ.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Таблица 1. Технические характеристики блока приготовления раствора​ на шасси

Рабочий объем емкости, м3 20/25
Механический перемешиватель:
- тип ПБРТ-55
- установленная мощность, кВт 5,5
- количество перемешивателей, шт 2
Насосный агрегат с быстросменными сальниками:
- тип АШН 6*5*13
- подача, м3/час 150/250
- давление, МПа 0,3/0,5
- установленная мощность, кВт 30/90
Гидроворонка:
- тип ГСВ-01
- пропускная способность, л/с 40-50
- рабочее давление, МПа 0,6-0,12
Диаметр всасывающего трубопровода, мм 100
Диаметр нагнетательного трубопровода, мм  100
Механические лапы:
- Количество, шт 4-6
Габаритные размеры, м, не более:
- длина 8/11
- ширина 2,5
- высота 3,8
Установленная мощность, кВт, не более 50
Масса, кг , не более 7000





БЛОК ПРИГОТОВЛЕНИЯ РАСТВОРА​ НА РАМЕ.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Рабочий объем емкости, м3 15/25
Механический перемешиватель:
- тип БПРТ-55
- установленная мощность, кВт 5.5
- количество перемешивателей, шт 2
Насосный агрегат с быстросменными сальниками:
- тип АШН 6*5*13
- подача, м3/час 150/250
- давление, МПа 0,3/0,5
- установленная мощность, кВт 30/90
Гидроворонка:
- тип ГСВ-01
- пропускная способность, л/с 40-50
- рабочее давление, МПа 0,6-0,12
Диаметр всасывающего трубопровода, мм 100
Диаметр нагнетательного трубопровода, мм 100
Габаритные размеры, м, не более:
- длина 8
- ширина 2,5
- высота 3
Установленная мощность, кВт, не более 50
Масса, кг , не более 5000
