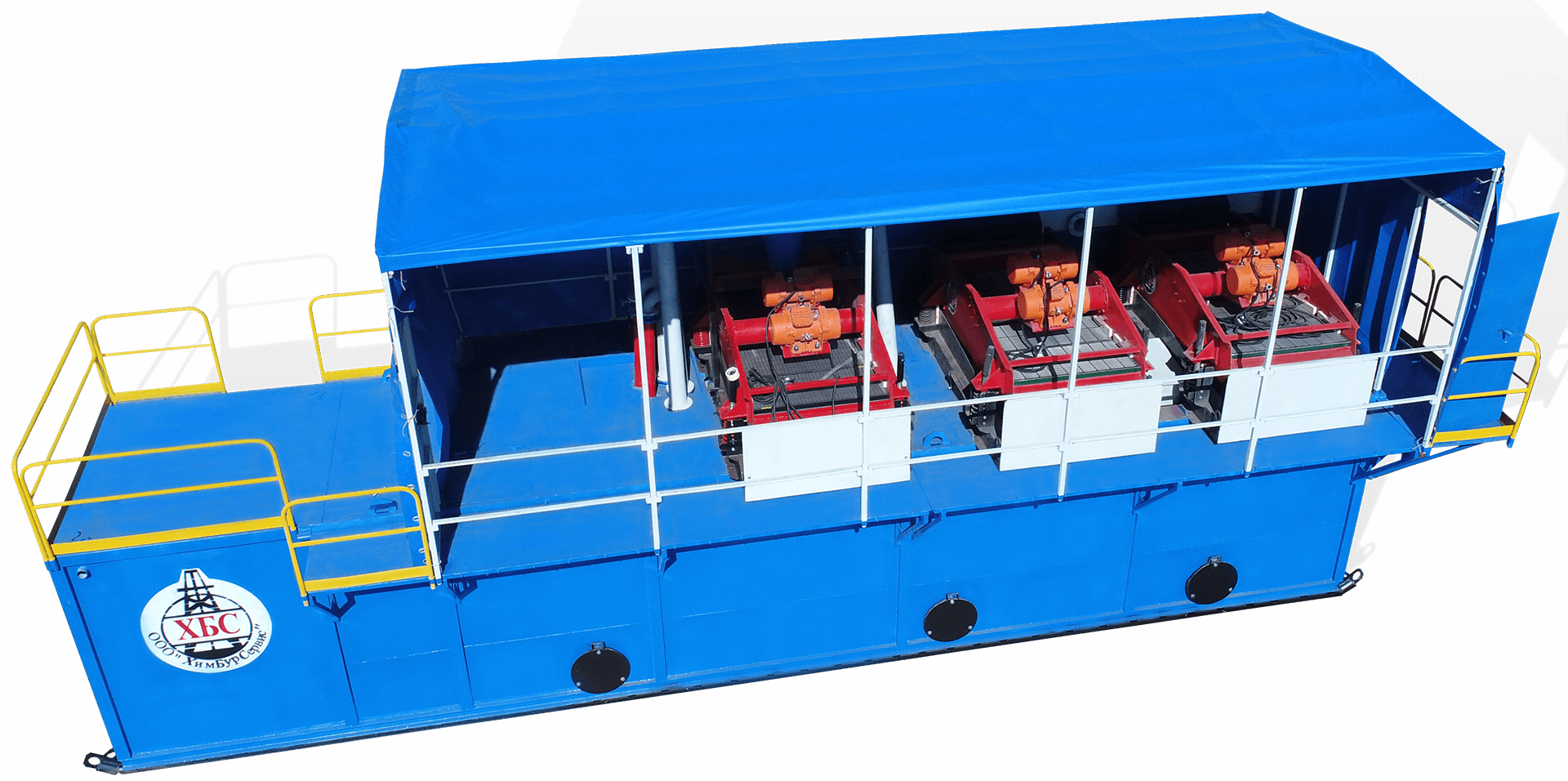

Блок очистки бурового раствора фото



Блок очистки бурового раствора типа БОР, производства ООО «ХимБурСервис», применяется в составе циркуляционных систем буровых установок при безамбарном и малоотходном бурении и обеспечивает четыре степени очистки бурового раствора.

На емкости блока размещены:

  • вибросита линейные типа WSL;
  • ситогидроциклонная установка (СГЦУ) типа WSGO;
  • дегазатор для выведения за пределы рабочего пространства емкостного блока свободного газа, выделяющегося из буровых растворов;
  • центрифуга, обеспечивающая механическое разделения твердых фаз от бурового раствора. (Размещение центрифуги по требованию заказчика)

Минимальный размер удаляемых из бурового раствора частиц твердой фракции составляет 0,025 мм.

Смежные отсеки (для бурового раствора) емкости блока очистки сообщаются через нижние перетоки с дисковыми затворами и через верхние перетоки перегородок. Для чистки вручную отсеков от шламового осадка по бокам емкости расположены специальные люки.

Блоки очистки бурового раствора изготавливаются производителем в нескольких вариантах:

  • В зависимости от исполнения основания: на раме, на санях, на шасси;
  • В зависимости от объема емкости: 20м3, 25м3, 30м3, 40м3;
  • В зависимости от исполнения емкости: без обогрева, с электрообогревом, с паропроводом.

В комплект поставки блока очистки бурового раствора модели БОР   входит:

  • Емкость (тип по требованию заказчика) – 1 шт
  • Вибосито линейное  типа WSL - 2 шт
  • СГЦУ  типа WSGO – 1 шт
  • Дегазатор бурового раствора – 1 шт
  • Насос шламовый – 2 шт
  • Вентилятор - 2 шт
  • Центрифуга (по требованию заказчика) – 1 шт
  • Емкость для шлама (по требованию заказчика)
  • Подъемная лестница с ограждением - 1 комплект
  • Каркас с укрытием – 1 комплект
  • Гидравлическая обвязка оборудования
  • Электрическая обвязка оборудования
  • Освещение

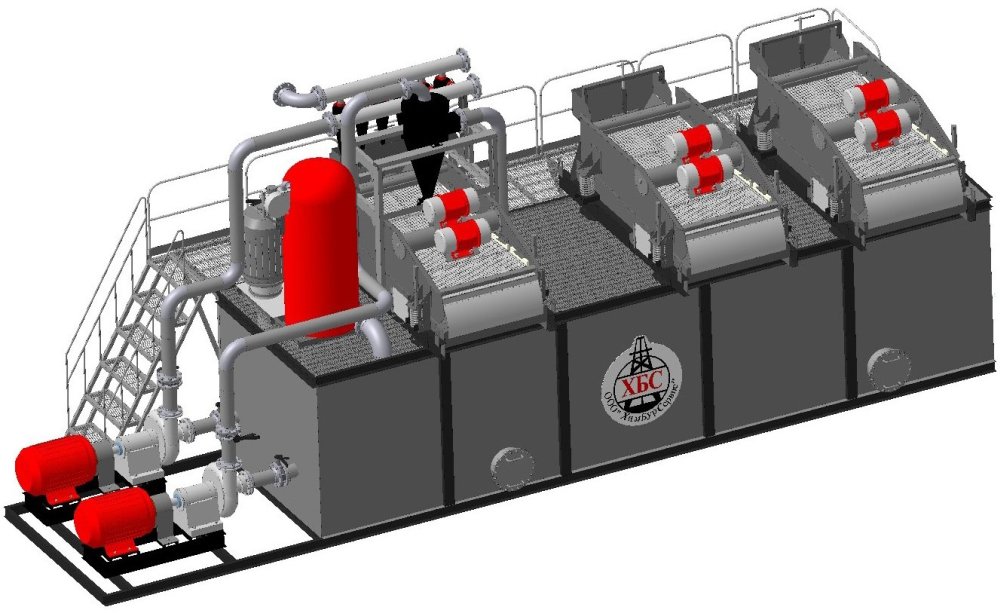

Блок очистки бурового раствора 3D

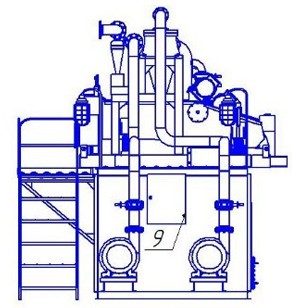

Блок очистки бурового раствора схема

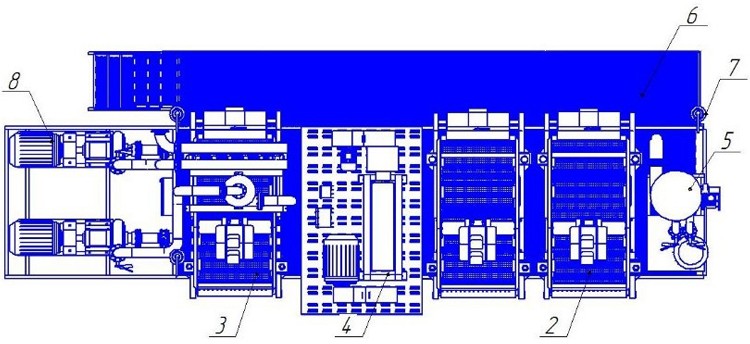

Блок очистки бурового раствора схема

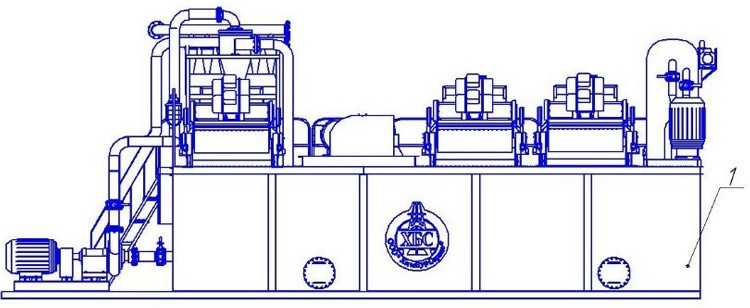

Блок очистки бурового раствора схема



Поз. Наименование
1 Емкость 40 м3
2 Вибросито WSL
3 Ситогидроциклонная установка СГЦУ
4 Центрифуга
5 Дегазатор
6 Площадка обслуживания с лестницей
7 Взрывозащищенный светильник
8 Агрегат насосный АШН
9 Шкаф управления
