Одной из наиболее важных составных частей буровой установки является циркуляционная система очистки бурового раствора. Циркуляционная система служит для приготовления бурового раствора по заданным параметрам (плотность, состав и качество), а также для очистки бурового раствора от выбуриваемой породы, дегазации и химической обработки бурового раствора, подачи и доливки раствора в скважину, удаления шлама из раствора, хранения запаса бурового раствора. Циркуляционные системы могут иметь от трех до пяти ступеней очистки бурового раствора. Конечно же, чем больше ступеней очистки пройдет буровой раствор, тем выше его качество, технико-экономические показатели бурения, экологическая безопасность, соответственно, снижается неблагоприятное воздействие шлама на технологические свойства бурового раствора.​

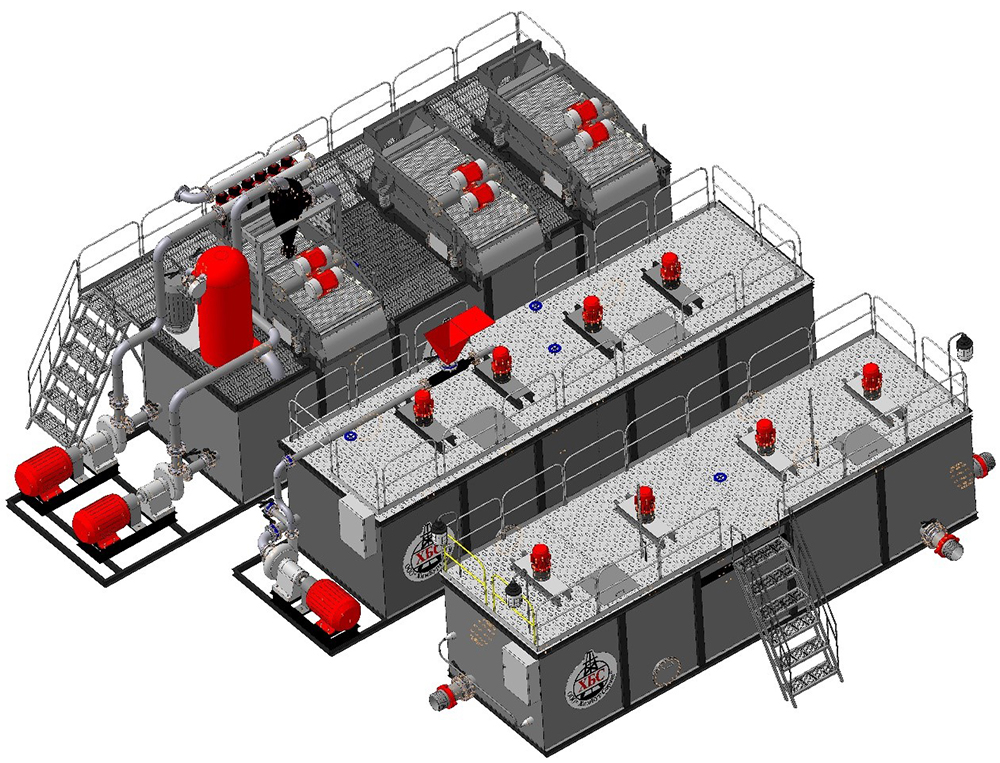

Циркуляционная система очистки бурового раствора

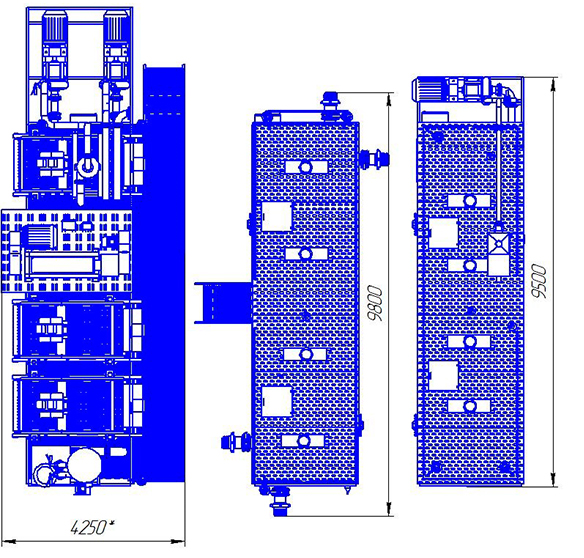

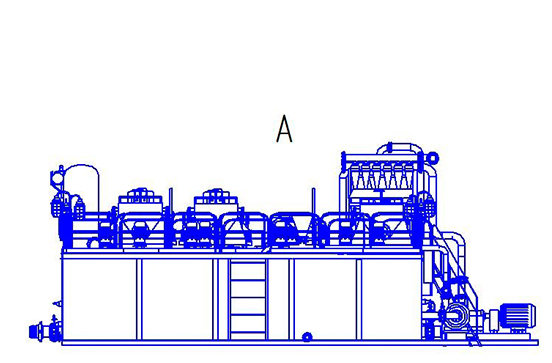

Схема размещения циркуляционной системы
(основные блоки системы очистки бурового раствора)



Назначение и область применения

Циркуляционные системы для буровых установок типа ЦС, производства ООО «ХимБурСервис», г. Бугульма, предназначены для сбора, очистки, дегазации, приготовления и хранения бурового раствора при бурении нефтяных и газовых скважин.

Система очистки состоит из:

  1. Блок очистки, в который входят:

а) Вибросита типа WSL предназначенные для очистки бурового раствора от       выбуренной породы. На вибросите применяется два мотора-вибратора, которые в определенном направлении сообщают линейную вибрацию подвижной части вибросита. Раствор, поступающий на сетки, отделяется от содержащихся в нем твердых частиц, которые отбрасываются по направлению вверх под воздействием амплитудных колебаний;

б) Ситогидроциклонная установка типа WSGO представляет собой устройство, в    котором скомбинированы гидроциклонная группа и осушающее вибросито типа WSL, предназначены для эффективного удаления и осушения шлама.

Гидроциклоны осуществляют первичную сепарацию твердой фазы за счет использования центробежной силы, которая затем направляется на сетку вибросита, удерживая при этом дорогостоящие жидкости, как из утяжеленных, так и легких буровых растворов.

в) Дегазатор, предназначен для выведения за пределы рабочего пространства емкостного блока свободного газа, выделяющегося из буровых растворов.

  1. Блок приготовления бурового раствора:

БПР спроектирован на основе принципа постоянной циркуляции жидкости через гидроворонку (эжектор) и емкостной блок. В ёмкости установлены механические лопастные перемешиватели, которые в определенном направлении сообщают жидкости постоянную подвижность. Жидкость из ёмкости поступает в циркуляционный насос и далее, через запорную арматуру в гидроворонку.

  1. Блок хранения бурового раствора:

 БХР предназначен для хранения буровых растворов. На емкости блока размещены механические перемешиватели, которые в определенном направлении сообщают жидкости постоянную подвижность.

  1. Блок хранения технической воды:

Блок для хранения воды предназначен для хранения технической воды.

Емкость блока для хранения воды односекционная. Объем отсека для воды­ 40м3 (возможно изменение объема емкости по требованию заказчика)

  1. Манифольд высокого давления типа МД:

 Манифольд высокого давления предназначен для передачи бурового раствора под давлением от бурового насоса. Рабочее давление ­25­Мпа, ­условный проход­ 100мм.

  1. ­Конвейер шнековый типа КШ­­:

Конвейер шнековый предназначен для горизонтального транспортирования жидких,­ твердых и сыпучих материалов, ­шлама от внутреннего конвейера или другого источника шлама до места сбора шлама или непосредственно в кузов автомобиля.

Система циркуляционная имеет несколько исполнений в зависимости от максимальной пропускной способности и минимального объема бурового раствора. Исполнения отличаются в основном комплектацией (количеством блоков в ЦС и установленным внутри блока оборудованием).

Внимание! В связи с постоянной работой по совершенствованию циркуляционных систем предприятие-изготовитель оставляет за собой право на внесение изменений в его конструкцию и состав комплектующих элементов без ухудшения эксплуатационных характеристик изделий.

shema vibrosito
shema vibrosito



shema vibrosito
shema vibrosito

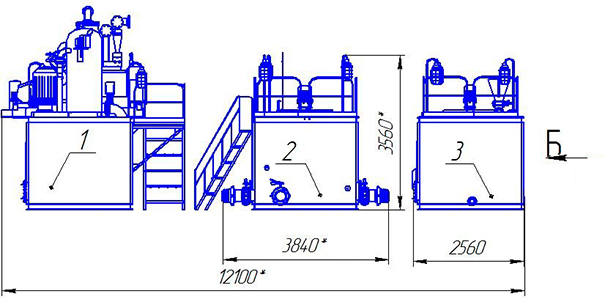

Поз. Наименование
1 Блок очистки бурового раствора БОР
2 Блок приготовления бурового раствора БПР
3 Блок хранения бурового раствора БХР



E-mail для заявок: office@himburservis.ru, тел.: +7 (85594) 3 87 38, сот.тел.: +7 937 005 65 05
